检测信息（部分）
焊接检验尺是一种用于测量焊接接头尺寸参数的专用计量器具，广泛应用于焊接质量控制和检验领域。该量具能够精确测量焊缝宽度、焊缝高度、咬边深度、坡口角度、焊脚尺寸等多项关键参数，是焊接工程质量检测中不可或缺的测量工具。焊接检验尺通常采用不锈钢材质制造，具有耐腐蚀、耐磨损、精度稳定等特点，适用于各类金属结构的焊接质量评定。
焊接检验尺的主要用途包括：在焊接前测量坡口尺寸和装配间隙，确保焊接准备符合工艺要求；在焊接过程中监测焊缝成形尺寸，指导焊工调整焊接参数；在焊接后进行焊缝外观尺寸检验，判定焊接质量是否合格。该量具在压力容器、管道工程、钢结构、船舶制造、桥梁建设等行业得到广泛应用。
检测项目（部分）
- 焊缝宽度测量——反映焊缝横向尺寸，判断是否满足设计要求
- 焊缝高度测量——评估焊缝填充量，影响接头强度
- 咬边深度测量——检测焊缝边缘凹陷缺陷，影响疲劳性能
- 焊缝余高测量——评定焊缝表面凸起程度，关系应力集中
- 焊脚尺寸测量——确定角焊缝截面尺寸，影响承载能力
- 角焊缝厚度测量——计算焊缝有效厚度，校核强度
- 坡口角度测量——验证坡口加工精度，影响焊接质量
- 钝边高度测量——确认坡口根部尺寸，关系焊接工艺
- 根部间隙测量——检测对接接头装配质量
- 错边量测量——评定对接接头偏差，影响应力分布
- 焊缝成形系数计算——评估焊缝形状合理性
- 焊道宽度测量——检测多层多道焊各层尺寸
- 焊缝凹度测量——评定焊缝表面凹陷程度
- 焊缝凸度测量——检测焊缝表面凸起量
- 坡口深度测量——验证坡口加工深度
- 焊缝熔深估算——间接评定焊缝内部质量
- 焊缝长度测量——确认焊缝连续性
- 焊缝直线度测量——评定焊缝轨迹偏差
- 焊缝对称度测量——检测角焊缝两侧均匀性
- 层间距离测量——控制多层焊道排列
- 气孔尺寸测量——评定表面气孔缺陷程度
- 焊瘤高度测量——检测焊缝表面凸出缺陷
检测方法（部分）
- 直接测量法——使用检验尺直接读取尺寸数值
- 对比测量法——与标准样板进行比对评定
- 间接测量法——通过相关参数计算得出结果
- 目视检测法——结合量具进行外观检查
- 样板比对法——使用标准样板验证尺寸
- 多点测量法——在不同位置测量取平均值
- 连续测量法——沿焊缝长度方向连续检测
- 截面测量法——测量焊缝横截面各参数
- 角度测量法——检测坡口和焊缝角度
- 深度测量法——检测咬边、凹陷等深度参数
- 间隙测量法——检测装配间隙尺寸
- 综合评定法——综合多项参数评定焊接质量
检测范围（部分）
- 碳钢焊接件检验
- 不锈钢焊接件检验
- 低合金钢焊接件检验
- 铝合金焊接件检验
- 铜及铜合金焊接件检验
- 钛合金焊接件检验
- 镍基合金焊接件检验
- 管道环缝焊接检验
- 管道纵缝焊接检验
- 压力容器焊接检验
- 储罐焊接检验
- 锅炉焊接检验
- 钢结构焊接检验
- 桥梁焊接检验
- 船舶焊接检验
- 海洋平台焊接检验
- 石化设备焊接检验
- 电力设备焊接检验
- 核电设备焊接检验
- 轨道交通焊接检验
- 汽车焊接检验
- 工程机械焊接检验
检测标准（部分）
| 序号 | 标准号 | 标准名称 | 类别 | 发布日期 | CCS分类 | ICS分类 |
|---|---|---|---|---|---|---|
| 1 | JB/T 12201-2015 | 焊接检验尺 | (CN-JB)行业标准-机械 | 2015-04-30 | J42量具与量仪 | 17.040.30测量仪器仪表 |
| 2 | JJF 2161-2024 | 焊接检验尺校准规范 | (CN-JJF)国家计量技术规范 | 2024-10-19 | A52长度计量 | 17.040长度和角度测量 |
| 3 | JJF(皖) 90-2020 | 焊接检验尺（Ⅴ型、Ⅵ型)校准规范 | (CN-JJF)国家计量技术规范 | 2020-03-25 | ||
| 4 | JJG 704-2005 | 焊接检验尺 | (CN-JJG)国家计量检定规程 | 2005-03-03 | A52长度计量 | 17.040长度和角度测量 |
| 5 | JJG 704-1990 | 焊接检验尺检定规程 | (CN-JJG)国家计量检定规程 | A52长度计量 | ||
| 6 | GB/T 13075-2016 | 钢质焊接气瓶定期检验与评定 | (CN-GB)国家标准 | 2016-02-24 | J74压力容器 | 23.020.30压力容器、气瓶 |
| 7 | GB/T 21835-2008(英文版) | 焊接钢管尺寸及单位长度重量 | (CN-GB)国家标准 | |||
| 8 | DB11/T 1521-2018 | 焊接绝热气瓶定期检验与评定 | (CN-DB11)北京市地方标准 | 2018-04-04 | J74压力容器 | 23.020.30压力容器、气瓶 |
| 9 | DB61/T 1087-2017 | 焊接绝热气瓶定期检验与评定 | (CN-DB61)陕西省地方标准 | 2017-10-25 | J74压力容器 | 23.020.30压力容器、气瓶 |
| 10 | QC/T 725-2004 | 摩托车和轻便摩托车轮辋标定直径检验方法 球带尺检验方法 | (CN-QC)行业标准-汽车 | 2004-10-20 | T84转向与操纵系统 | 43.140摩托车和机动自行车 |
| 11 | QC/T 726-2004 | 摩托车和轻便摩托车轮辋标定直径检验方法 平带尺检验方法 | (CN-QC)行业标准-汽车 | 2004-10-20 | T84转向与操纵系统 | 43.140摩托车和机动自行车 |
| 12 | JB/T 10213-2014 | 通风机 焊接质量检验技术条件 | (CN-JB)行业标准-机械 | 2014-07-09 | J72压缩机、风机 | 23.120通风机、风扇、空调器 |
| 13 | NB/T 25055-2021 | 核电厂汽轮机焊接转子检验规程 | (CN-NB)行业标准-能源 | F65核电厂核岛 | 27.120.10反应堆工程 | |
| 14 | NB/T 25055-2016 | 核电厂汽轮机焊接转子检验规程 | (CN-NB)行业标准-能源 | 2016-02-05 | F65核电厂核岛 | 27.120.10反应堆工程 |
| 15 | DB32/T 948-2006 | 公路桥梁钢结构焊接质量检验规程 | (CN-DB32)江苏省地方标准 | 2006-12-01 | P28桥涵工程 | 93.040桥梁建筑 |
| 16 | T/CWAN 0010-2018 | 焊接术语-焊接检验 | (CN-TUANTI)团体标准 | 2018-11-02 | ICS焊接与切割 | 25.160焊接、钎焊和低温焊 |
| 17 | QB/T 1474.7-2005 | 绘图仪尺 术语、检验规则、标志、包装、运输、贮存 | (CN-QB)行业标准-轻工 | 2005-03-19 | Y50文具、绘图仪器、簿册、卡片 | 01.100.40制图设备 |
| 18 | NASA SSTD-8070-0013-WELD Rev.B | Classes of Welding Inspection | (US-NASA)美国宇航局 | 2020-09-18 | ||
| 19 | DB23/T2472-2019 | 焊接防飞溅剂检验方法 | (CN-DB23)黑龙江省地方标准 | 2019-11-04 | J33焊接与切割 | 25.160.20焊接消耗品 |
| 20 | 20253999-T-469 | 焊接气瓶定期检验与评定 | (CN-PLAN)国家标准计划 | J74压力容器 | 23.020.30压力容器、气瓶 |
检测仪器（部分）
- 焊接检验尺
- 焊缝检验规
- 焊角测量尺
- 角度尺
- 游标卡尺
- 深度游标卡尺
- 高度游标卡尺
- 塞尺
- 半径规
- 焊道测量仪
- 数显焊缝规
- 激光测距仪
总结
焊接检验尺作为焊接质量检测的基础测量工具，在保证焊接工程质量方面发挥着重要作用。通过对焊缝各项尺寸参数的精确测量，能够有效控制焊接质量，及时发现和纠正焊接缺陷。在实际应用中，应根据被测焊缝类型选择合适的检验尺型号和测量方法，严格按照相关标准要求进行检测，确保测量结果准确可靠。定期对焊接检验尺进行计量校准，保持量具精度，是保证检测结果可信度的重要措施。
检测流程
检测优势
1、单位面向科研院所、学校和社会企业及科研单位，面向社会公共服务。
2、实验管理中心下设检测分析中心、科研测试中心、X射线应用中心。
3、面向物理、化学化工、材料、纳米、环境、电子、能源等众多学科。
4、拥有多台精密检测仪器设备。
5、能够从事材料微观结构分析、定性和定量分析、材料性能测定、材料质量综合评定等工作。
6、提供24小时开放服务、网络化的管理。
7、具备向校内外科学研究和品质鉴定提供公正、科研测试数据能力的重要机构。
检测实验室
相关服务

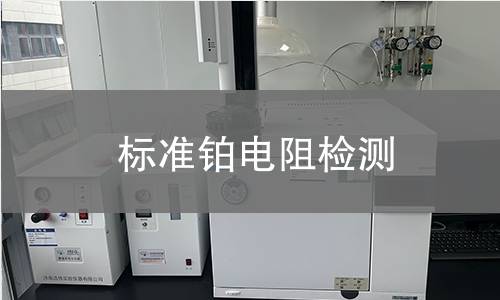

查看全部服务北检(北京)检测技术研究院检测中心提供标准铂电阻检测服务。旗下实验室CMA、CNAS、ISO资质齐全，可出具检测报告，服务企业质量管控全流程。
